What is the reason for high neutral line current?
Neutral current primarily arises due to two factors: three-phase unbalance and harmonic currents.
Three-Phase Imbalance
In a three-phase four-wire power distribution system, the ideal scenario entails an even distribution of loads across all three phases. This balance ensures that the vector sum of the three-phase currents is zero, rendering the neutral conductor (commonly referred to as the 'neutral' or 'zero' line) free from any substantial current flow. The neutral line serves as a return path for the combined current of the three phases under balanced conditions and is expected to carry minimal or no current.
However, real-world systems often deviate from this ideal, encountering what is known as "three-phase imbalance." This imbalance arises when the loads connected to each phase are not evenly distributed, leading to variations in the currents drawn by each phase. Causes can range from uneven power consumption by different equipment types to the uneven distribution of single-phase loads across the phases.
When the loads are unevenly distributed, the vector sum of the phase currents ceases to be zero, necessitating a net current to flow through the neutral to maintain electrical neutrality at the supply source. This additional current in the neutral line can lead to overheating, voltage drops, and potentially unsafe operating conditions if the neutral conductor is not adequately sized to handle the extra load. Over time, it may also cause premature equipment failure, emphasizing the importance of monitoring and maintaining a balanced load distribution in three-phase systems.
Harmonic Currents

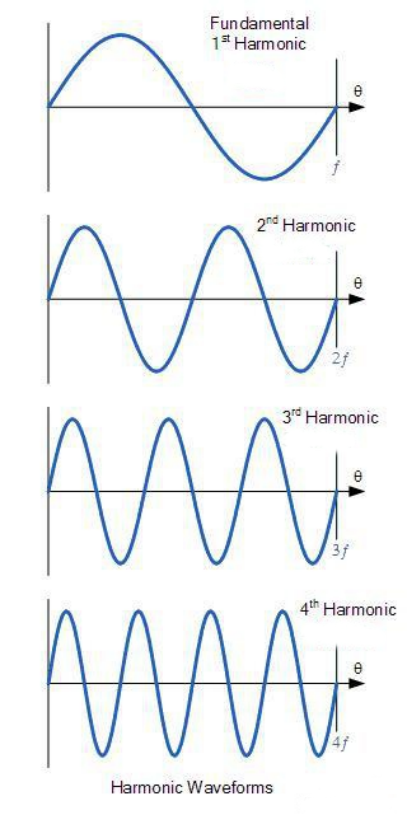

Harmonic currents are a significant contributor to neutral current issues, particularly due to their unique behavior in three-phase systems. Non-linear loads, prevalent in modern electronic devices such as switch-mode power supplies, variable frequency drives, and electronic lighting ballasts, draw current in a non-sinusoidal manner. This non-linear behavior introduces harmonics, which are integer multiples of the fundamental frequency (50 Hz or 60 Hz in most power grids).

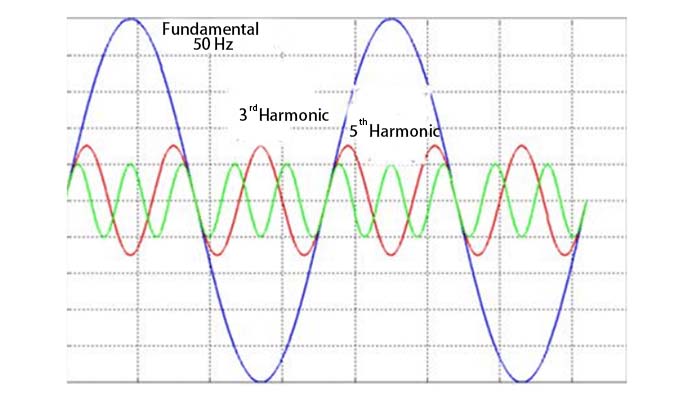

Of particular concern is the third harmonic current. In a balanced three-phase system, unlike lower order harmonics, which tend to cancel out among the phases, third harmonics add constructively when they return via the neutral conductor.
Why is the harmonic current on the neutral line mainly third harmonic?
(1) Among the harmonic components generated by single-phase rectifier circuit, the third harmonic is the largest, and the distortion rate of the third harmonic usually reaches more than 80%.
(2) The harmonic current of other times will have the effect of canceling on the neutral line, only three times will not.
The single-phase rectifier circuit generates the third harmonic current. The phase difference of the third harmonic current is 360 ° (3 × 120 °=360 °), for alternating current, the phase difference of 360 ° means that they are in phase. Therefore, the 3rd harmonic current is arithmetically superimposed on the neutral line. This is the particularity of the third harmonic.
Not only the third harmonic has such characteristics, but also the harmonic with a frequency of 3 times the fundamental frequency should have such characteristics. These harmonics whose frequency is three times of the fundamental frequency are called third harmonic, and they are all arithmetically superimposed on the neutral line. However, the 6th, 9th and higher 3rd harmonic waves are very small or even absent, so they are not considered.
The excessive neutral current due to harmonic distortion not only increases thermal stress on neutral conductors but also exacerbates transformer heating, reduces power factor, and can interfere with sensitive electronic equipment. Moreover, it poses challenges for protective devices like circuit breakers and fuses, which might not respond appropriately to the distorted waveform.
To mitigate these effects, various strategies are employed, including the use of passive or active harmonic filters to attenuate specific harmonic frequencies, redesigning power systems to minimize harmonic generation, and ensuring proper load balancing. Implementing these measures is crucial for maintaining system efficiency, reliability, and safety in the presence of non-linear loads and three-phase imbalances.
Strategies to address excessively high neutral currents typically involve improving three-phase balance, deploying filters to suppress harmonics, promptly rectifying grounding faults, and ensuring the neutral conductor is properly connected and of sufficient capacity.
