Transformers, like all electrical devices, experience some power losses during operation. While ideal transformers would be lossless, real-world transformers incur power losses that manifest as heat, necessitating cooling solutions. The main types of power losses in transformers are resistive loss, eddy current loss, hysteresis loss, and flux loss.
Resistive Loss
Resistive loss, also known as \(I^2R\) loss or copper loss, occurs due to the resistance in the copper windings of the transformer. High frequencies cause electrons to migrate towards the conductor's surface (skin effect), increasing resistive loss. This type of loss is the same as in any conductor and is calculated using the formula:
P = I²R
Where:
P is the power loss (in watts, W)
I is the current (in amperes, A)
R is the resistance (in ohms, Ω)
Example:
If a transformer's primary winding consists of 100 feet of 12 copper wire carrying 15 A, the resistive loss can be calculated. Given that 12 copper wire has a resistance of 1.588 Ω per 1000 feet at room temperature, the resistance of 100 feet of the wire is 0.1588 Ω.
P = I²R = 15² × 0.1588 = 35.7W
Therefore, the transformer primary winding wastes 35.7 W as heat.
Eddy Current Loss

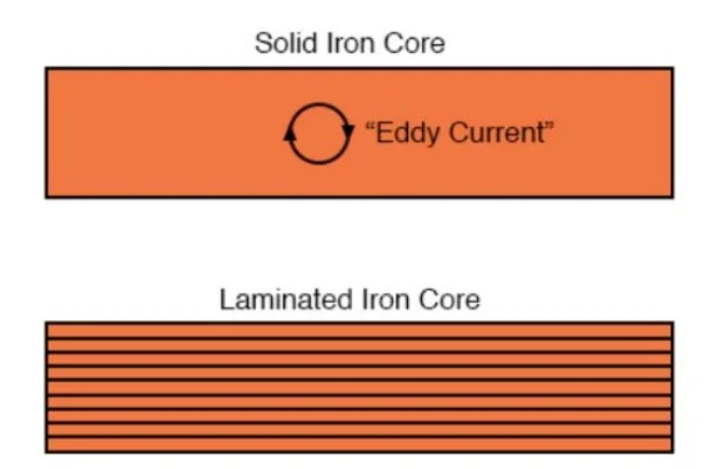

Eddy current loss arises from currents induced in the transformer's metal parts by changing magnetic fields. These currents generate heat within the core. The loss increases with the square of the frequency, meaning higher harmonics significantly enhance heating effects. This loss is minimized by constructing the core from thin, insulated laminations of silicon-iron or nickel-iron alloys, which restrict the current flow within individual laminations, reducing overall eddy currents.
Hysteresis Loss
Hysteresis loss is due to the lagging magnetism in the transformer's core material after the magnetizing force is removed. Magnetic domains within the material align with the magnetic field, consuming power when the field's polarity changes. This realignment, exacerbated by harmonics, causes friction and heat. Using highly permeable magnetic core materials can reduce hysteresis loss.
Flux Loss
Flux loss happens when some magnetic flux lines from the primary winding do not pass through the core to the secondary winding, resulting in power loss. This can occur due to core saturation or the inherent reluctance of the core versus air. In well-designed transformers, flux loss is minimal.
Transformer Efficiency
Transformer efficiency is the ratio of the transformer's output power to its input power, typically expressed as a percentage. It reflects the impact of all power losses.
η= Pout/Pin ×100%
Where:
η is the transformer efficiency (in %)
Pout is the output power (in W)
Pin is the input power (in W)
Example:
For a transformer with an output power of 1500 W and an input power of 1525 W:
η= 1500w/1525w ×100% =98.36%
Power transformers typically have efficiencies ranging from 97% to 99%. The total input power equals the sum of the output power and the various losses (resistive, eddy current, hysteresis, and flux losses).
